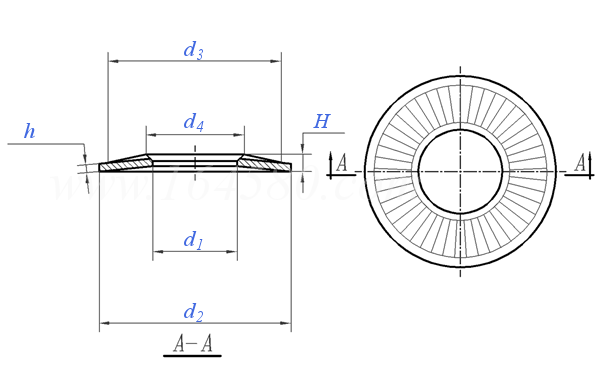

帶齒(滾花)錐面彈簧墊圈（產品代號CS） NF E 25-511 - 1984

查看供應商

選擇規格尺寸點擊↓

3 -6-0.5

3 -8-0.6

3 -10-0.6

4 -8-0.8

4 -10-0.9

4 -14-1

5 -10-1

5 -12-1.1

5 -16-1.2

6 -12-1.2

6 -14-1.3

6 -18-1.4

8 -16-1.4

8 -18-1.4

8 -22-1.6

10 -20-1.6

10 -22-1.6

10 -27-1.8

12 -24-1.8

12 -27-1.8

12 -32-2

(14) -30-2.4

16 -32-2.8

20 -40-3.2

括號內尺寸為非優選

尺寸單位: mm

法國NF E25-511 - 1984 NF25-511 25-511NF 帶齒(滾花)錐面彈簧墊圈（產品代號CS）

模型下載

掃一掃分享

單重計算公差

公稱直徑

3
-6-0.5

3
-8-0.6

3
-10-0.6

4
-8-0.8

4
-10-0.9

4
-14-1

5
-10-1

5
-12-1.1

5
-16-1.2

6
-12-1.2

6
-14-1.3

6
-18-1.4

d₁	最小值
	最大值
d₂	公稱
	最大值
	最小值
h	公稱
	最大值
	最小值
H	最小值
	最大值
d₃	最小值
d₄ ^①	最小值
	最大值
試驗負荷(N)

3.1	3.1	3.1	4.1	4.1	4.1	5.1	5.1	5.1	6.1	6.1	6.1
3.35	3.35	3.35	4.4	4.4	4.4	5.4	5.4	5.4	6.4	6.4	6.4
6	8	10	8	10	14	10	12	16	12	14	18
6.24	8.29	10.29	8.29	10.29	14.35	10.29	12.35	16.35	12.35	14.35	18.35
5.76	7.71	9.71	7.71	9.71	13.65	9.71	11.65	15.65	11.65	13.65	17.65
0.5	0.6	0.6	0.8	0.9	1	1	1.1	1.2	1.2	1.3	1.4
0.53	0.63	0.63	0.83	0.94	1.04	1.04	1.14	1.24	1.24	1.34	1.44
0.47	0.57	0.57	0.77	0.86	0.96	0.96	1.06	1.16	1.16	1.26	1.36
0.7	0.8	0.95	1	1.15	1.4	1.25	1.45	1.7	1.55	1.75	2.1
0.9	1	1.2	1.2	1.4	1.8	1.5	1.8	2.1	1.85	2.1	2.5
5.5	5.5	5.5	7	7	7	8	8	8	10	10	10
3.6	3.6	3.6	4.7	4.7	4.7	5.7	5.7	5.7	6.8	6.8	6.8
4.1	4.1	4.1	5.2	5.2	5.2	6.2	6.2	6.2	7.4	7.4	7.4
2400	2400	2400	4200	4200	4200	6800	6800	6800	9500	9500	9500

公稱直徑

8
-16-1.4

8
-18-1.4

8
-22-1.6

10
-20-1.6

10
-22-1.6

10
-27-1.8

12
-24-1.8

12
-27-1.8

12
-32-2

(14)
-30-2.4

16
-32-2.8

20
-40-3.2

d₁	最小值
	最大值
d₂	公稱
	最大值
	最小值
h	公稱
	最大值
	最小值
H	最小值
	最大值
d₃	最小值
d₄ ^①	最小值
	最大值
試驗負荷(N)

8.2	8.2	8.2	10.2	10.2	10.2	12.4	12.4	12.4	14.4	16.4	20.5
8.56	8.56	8.56	10.56	10.56	10.56	12.83	12.83	12.83	14.83	16.83	21.02
16	18	22	20	22	27	24	27	32	30	32	40
16.35	18.35	22.42	20.42	22.42	27.42	24.42	27.42	32.5	30.42	32.5	40.5
15.65	17.65	21.58	19.58	21.58	26.58	23.58	26.58	31.5	29.58	31.5	39.5
1.4	1.4	1.6	1.6	1.6	1.8	1.8	1.8	2	2.4	2.8	3.2
1.44	1.44	1.65	1.65	1.65	1.85	1.85	1.85	2.05	2.46	2.86	3.26
1.36	1.36	1.55	1.55	1.55	1.75	1.75	1.75	1.95	2.34	2.74	3.14
1.8	1.9	2.2	2.1	2.25	2.6	2.4	2.6	3.1	3.2	3.6	4.3
2.2	2.35	2.7	2.6	2.75	3.1	2.9	3.1	3.6	3.7	4.1	4.9
13	13	13	16	16	16	18	18	18	21	24	30
9.2	9.2	9.2	11.2	11.2	11.2	13.7	13.7	13.7	15.7	17.7	22.8
9.8	9.8	9.8	11.9	11.9	11.9	14.4	14.4	14.4	16.4	18.4	23.1 ①
17500	17500	17500	27500	27500	27500	40000	40000	40000	55000	75000	100000

①,規格20的d4尺寸疑似標準原件有誤, 由供需雙方協定

替代列表

NF E 25-511 - 1980 NF E 25-511 - 1984

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍鎘、復合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3103.3 - 2020

緊固件公差平墊圈

注：技術數據僅供參考，請以官方原件為準！
