鋼筋機械連接用直螺紋套筒 JG /T 163 - 2013

選擇規格尺寸點擊↓

尺寸單位: mm

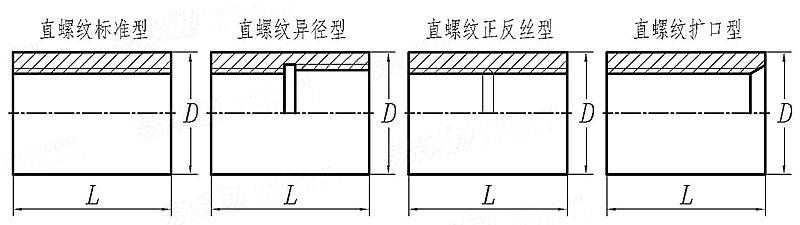

建筑JG /T163 - 2013 JG163 163JG 鋼筋機械連接用直螺紋套筒

掃一掃分享

公差公制螺紋極限尺寸米/英制螺紋對照

鋼筋直徑

適用鋼筋強度級別
D	標準型/正反絲型	鐓粗直螺紋
		剝肋滾軋直螺紋
		直接滾軋直螺紋
L	標準型/正反絲型	鐓粗直螺紋
		剝肋滾軋直螺紋
		直接滾軋直螺紋

≤400級	≤400級	≤400級	≤400級	≤400級	≤400級	≤400級	≤400級	≤400級	≤400級	≤400級	≤400級
19	22	25	28	31	34	38.5	43	48.5	54	60	-
18	21	24	27	30	32.5	37	41.5	47.5	53	59	74
18.5	21.5	24.5	27.5	30.5	33	37.5	42	48	53.5	59.5	74
24	28	32	36	40	44	50	56	64	72	80	-
28	32	36	41	45	49	56	62	70	78	86	106
28	32	36	41	45	49	56	62	70	78	86	106

鋼筋直徑

適用鋼筋強度級別
D	標準型/正反絲型	鐓粗直螺紋
		剝肋滾軋直螺紋
		直接滾軋直螺紋
L	標準型/正反絲型	鐓粗直螺紋
		剝肋滾軋直螺紋
		直接滾軋直螺紋

500級	500級	500級	500級	500級	500級	500級	500級	500級	500級	500級	500級
20	23.5	26.5	29.5	32.5	36	41	45.5	51.5	57.5	63.5	-
19	22.5	25.5	28.5	31.5	34.5	39.5	44	50.5	56.5	62.5	78
19.5	23	26	29	32	35	40	44.5	51	57	63	78.5
24	28	32	36	40	44	50	56	64	72	80	-
32	36	40	46	50	54	62	68	76	84	92	112
32	36	40	46	50	54	62	68	76	84	92	112

①,表中最小尺寸是指套筒原材料采用符合 GB/T 699中的45號鋼力學性能要求（實測屈服強度和極限強度分別不應小于355MPa，600MPa），套筒生產企業有良好質量控制水平時可選用的最小尺寸。
②,對外表面未經切削加工的套筒，當套筒外徑≤50mm時，應在表中所列最小外徑尺寸基礎上增加不應小于0.4mm，當套筒外徑＞50mm時，應在表中所列最小外徑尺寸基礎上增加不應小于0.8mm。
③,實測套筒最小尺寸應在至少不少于2個方向測量，取最小值判定。
④,直螺紋套筒尺寸應根據被連接鋼筋的牌號、直徑及套筒原材料的力學性能，由設計確定。
