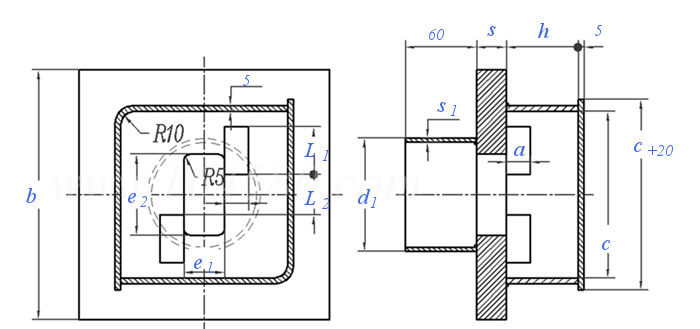

T形頭地腳螺栓用單孔錨板 JB ZQ 4172 - 2006

查看供應商

選擇規格尺寸點擊↓

100

110

125

140

160

尺寸單位: mm

機械行業JB ZQ4172 - 2006 JB4172 4172JB T形頭地腳螺栓用單孔錨板

模型下載

掃一掃分享

公差

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

型號

100

110

125

140

160

s
b
e₁	最小值=公稱
	最大值
e₂	最小值=公稱
	最大值
a
L₁
L₂
c
h
T形頭地腳螺栓
錨板圍管d₁×s₁
單重≈kg
基礎孔護管 (外徑×管厚)

20	25	30	30	35	35	40	40	40	50	50	60	60	80	80
180	210	240	270	300	330	370	410	450	500	550	600	660	750	850
27	34	40	47	53	62	70	78	87	97	107	118	133	148	168
29	36	42	49	55	64	72	80	89	99	109	120	135	150	170
54	68	82	94	102	116	128	142	154	170	185	205	230	255	290
56	70	84	96	104	118	130	144	156	172	187	207	232	257	292
20	20	20	30	30	30	30	40	40	40	40	50	50	60	60
40	40	40	50	50	50	50	80	80	80	80	100	100	120	120
28	34	40	46	52	60	68	76	84	94	104	114	129	144	164
130	140	160	180	200	220	240	280	300	320	350	380	400	460	500
50	60	75	85	100	110	130	145	160	180	200	220	250	270	280
M24	M30	M36	M42	M48	M56	M64	M72×6	M80×6	M90×6	M100×6	M110×6	M125×6	M140×6	M160×6
Φ83×3.5	Φ95×3.5	Φ121×4	Φ121×4	Φ140×4.5	Φ140×4.5	Φ168×4	Φ194×5	Φ194×5	Φ219×6	Φ245×6.5	Φ273×6.5	Φ299×7.5	Φ325×7.5	Φ377×9
7	11	17	22	30	36	50	63	75	109	129	182	220	366	466
Φ114×4	Φ114×4	Φ140×4.5	Φ140×4.5	Φ180×5	Φ180×5	Φ194×5	Φ219×6	Φ219×6	Φ245×6.5	Φ273×6.5	Φ299×7.5	Φ325×7.5	Φ351×8	Φ402×9

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍鎘、復合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
