汽車車輪球面六角螺母 QC /T 356 - 1999

選擇規格尺寸點擊↓

M25 外螺母

M27 外螺母

M30 外螺母

M16 單輪螺母

M18 單輪螺母

M20 單輪螺母

尺寸單位: mm

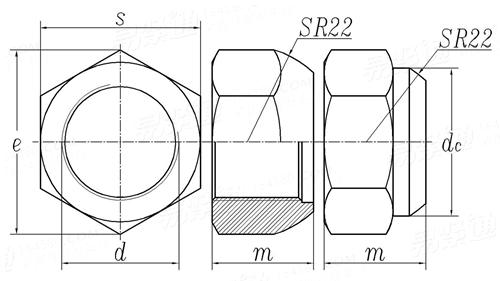

汽標QC /T356 - 1999 QC356 356QC 汽車車輪球面六角螺母

掃一掃分享

公差

螺紋規格
d

M25
外螺母

M27
外螺母

M30
外螺母

M16
單輪螺母

M18
單輪螺母

M20
單輪螺母

P	螺距
s	最大值
s	最小值
m	最大值
m	最小值
d_c	最小值
e	最小值

1.5	1.5	1.5	1.5	1.5	1.5
36	41	41(38)	36	41	41(38)
35.38	40.38	40.38(37.38)	35.38	40.38	40.38(37.38)
22.42	24.42	26.42(22.42)	22.42	24.42	26.42(22.42)
22	24	26(22)	22	24	26(22)
-	38	38	-	-	38
39.95	45.63	54.63(42.24)	39.95	54.63	45.63(42.24)

①,括號內尺寸新設計不采用，如采用括號內尺寸，訂貨時應在合同中注明尺寸S。

采用標準

JIS D 2701 - 1993

汽車車輪螺母-外螺母和單輪螺母

技術條件和引用標準

材料
螺紋	公差
	標準
機械性能	等級
	標準
公差	產品等級
	標準
表面處理	種類
	標準
表面缺陷
驗收及包裝
-

鋼
6H^①
GB/T 196、GB/T 197
單輪螺母 8 按II型螺母考核	外螺母^② 04
GB/T 3098.4	-
B
GB/T 3103.1
① 鍍鋅鈍化，F(xiàn)e/Ep·Zn5；② 鋅鋁鉻涂層，F(xiàn)e/Ct·DAC4
QC/T 625
除符合 GB/T 5779.2 以外，內孔無銹蝕、斷扣，表面應光潔無毛刺
GB/T 90
① 為容納鍍層，鍍前可按6G制造，鍍后用6H通規檢查。 ② 外螺母可不采用性能等級，材料及性能由供需雙方商定。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍鎘、復合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

緊固件公差（螺栓、螺柱、螺釘和螺母）

GB 3103.2 - 1982

緊固件公差 - 用于精密機械的螺栓、螺釘和螺母

GB /T 3098.2 - 2015

緊固件機械性能螺母粗牙螺紋

GB /T 3098.2 - 2015

緊固件機械性能螺母細牙螺紋

注：技術數據僅供參考，請以官方原件為準！
