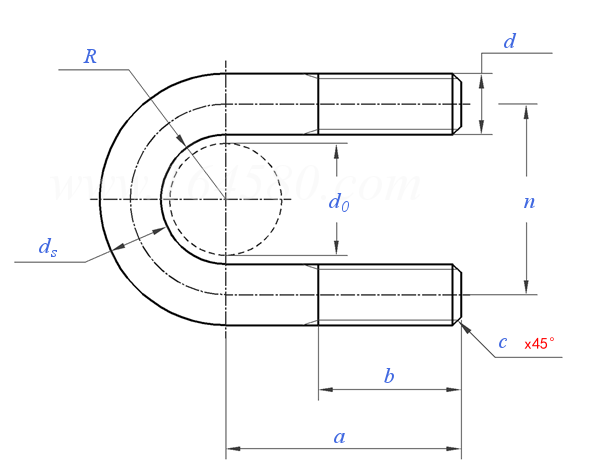

U形螺栓 JB /ZQ 4321 - 2006

查看供應商

選擇規格尺寸點擊↓

102

108

114

133

140

159

165

219

尺寸單位: mm

機械行業JB /ZQ4321 - 2006 JB4321 4321JB U形螺栓

模型下載

掃一掃分享

單重計算公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌號等級毛坯直徑

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

規格 ^①

d
a
R
b
n
L₀	毛坯長度
c
千件重kg

M6	M6	M10	M10	M10	M12	M12	M12	M12	M12	M12	M12
33	35	42	44	48	55	57	59	60	62	66	67
8	10	12	14	18	20	22	24	25	27	31	32
22	22	28	28	28	32	32	32	32	32	32	32
22	26	34	38	46	52	56	60	62	66	74	76
98	108	135	143	160	192	202	210	220	225	240	250
1	1	1.5	1.5	1.5	2	2	2	2	2	2	2
22	24	83	88	99	171	180	188	196	200	214	223

規格 ^①

102

108

114

133

140

159

165

219

d
a
R
b
n
L₀	毛坯長度
c
千件重kg

M12	M12	M12	M16	M16	M16	M16	M16	M16	M16	M16
75	78	81	93	96	99	108	112	122	125	152
40	43	46	53	56	59	69	72	82	85	112
32	32	32	38	38	38	38	38	38	38	38
92	98	104	122	128	134	154	160	180	186	240
289	310	325	365	390	405	450	470	520	538	680
2	2	2	2	2	2	2	2	2	2	2
256	276	290	575	616	640	712	752	822	850	1075

①,d₀管子外徑

替代列表

JB /ZQ 4321 - 1997 JB /ZQ 4321 - 2006

技術條件和引用標準

材料
表面處理

Q235-A

①不經處理
②鍍鋅鈍化（鍍鋅層厚度按 GB 5267 規定）

引用參考

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3098.25 - 2020

緊固件機械性能不銹鋼和鎳合金緊固件選用指南

GB /T 197 - 2018

普通螺紋公差

GB /T 18685 - 2017

普通螺紋搓制和滾制前的毛坯直徑

GB /T 34632 - 2017

統一螺紋搓制和滾制前的毛坯直徑

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 12603 - 2005

金屬熱處理工藝分類及代號

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3103.1 - 2002

緊固件公差（螺栓、螺柱、螺釘和螺母）

GB /T 3105 - 2002

普通螺栓和螺釘 - 頭下圓角半徑

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍鎘、復合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

螺栓、螺釘和螺柱性能等級及常用牌號及近似牌號（按GB/T3098.1-2010相關規定選擇）
