沉頭槽銷 GB /T 13829.3 (B) - 1992

選擇規格尺寸點擊↓

Φ1.4

Φ1.6

Φ2

Φ2.5

Φ3

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ16

Φ20

尺寸單位: mm

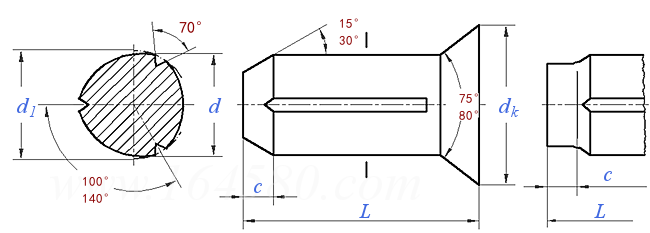

國標GB /T13829.3 (B) - 1992 GB13829.3 1382 沉頭槽銷

模型下載替

掃一掃分享

單重計算公差

公稱直徑
d

Φ1.4

Φ1.6

Φ2

Φ2.5

Φ3

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ16

Φ20

d	最大值
	最小值
d_k	最大值
	最小值
c
d₁	偏差值

1.4	1.6	2	2.5	3	4	5	6	8	10	12	16	20
1.35	1.55	1.95	2.425	2.925	3.9	4.9	5.9	7.85	9.85	11.8	15.8	19.8
2.7	3.0	3.7	4.6	5.45	7.25	9.1	10.8	14.4	16.0	19.0	26	31.5
2.3	2.6	3.3	4.2	4.95	6.75	8.5	10.2	13.6	14.9	17.7	23.7	30.7
0.42	0.48	0.6	0.75	0.9	1.2	1.5	1.8	2.4	3	3.6	4.8	6
+0.5，0	+0.5，0	+0.5，0	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.1	±0.1	±0.1

d₁

替代列表

GB /T 13829.3B - 1992 GB /T 13829.9 - 2004

等效標準

國標 GB	國際 ISO	德標 DIN
GB /T 13829.9	ISO 8747	DIN EN ISO 8747

以上有部分標準可能為近似等效，如有異議以標準原件為準

同版本產品組

GB /T 13829.1 (A) - 1992

A型-帶導桿及全長平行溝槽的槽銷.

供應商(2)

GB /T 13829.1 (B) - 1992

B型-帶倒角及全長平行溝槽槽銷.

供應商(3)

GB /T 13829.1 (C) - 1992

C型-中部帶1/3全長平行溝槽的槽銷

供應商(3)

GB /T 13829.1 (D) - 1992

D型中部帶1/2全長平行溝槽的槽銷

供應商(1)

GB /T 13829.2 (A) - 1992

A型-錐槽的槽銷

供應商(2)

GB /T 13829.2 (B) - 1992

B型-半長錐槽的槽銷

供應商(2)

GB /T 13829.2 (C) - 1992

C型-半長倒錐槽的槽銷

供應商(1)

GB /T 13829.3 (A) - 1992

圓頭槽銷

供應商(2)

GB /T 13829.3 (B) - 1992

沉頭槽銷

工藝相關

GB /T 90.1

緊固件驗收檢查（ISO 3269:2000 IDT）

技術條件和引用標準

材料
槽
表面處理
驗收及包裝

Y15、Y12（GB 8731），硬度為 125~245HV;
其他材料由供需雙方協議

槽的形狀由制造者任選

① 不經處理
② 氧化
③ 鍍鋅鈍化
所有公差系指電鍍或涂層之前的尺寸

GB 90

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍鎘、復合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！

類似標準及供貨信息

1	[國標] GB /T 13829.9 - 2004	沉頭槽銷 Grooved Pins with Countersunk Head
2	[德標] DIN 1477 - 1978	沉頭槽銷 Countersunk Head Grooved Pins
3	[國際] ISO 8747 - 2025	沉頭槽銷 Grooved Pins with Countersunk Head - Full-length Diamond Grooves
4	[國際] ISO 8747 - 1997	沉頭槽銷 A型和B型 Grooved Pins with Countersunk Head-A and B Style
5	[美標] ASME/ANSI B 18.8.100M (B18.8.9M T9) - 2000 (R2005)	米制沉頭槽銷 TYPE 47-1 TYPE 47-2 [Table 9] Metric Series, Grooved Pins with Countersunk Head, TYPE 47-1 TYPE 47-2 [Table 9]
6	[法國] NF E 25-767 - 1997	沉頭槽銷 Grooved Pins with Countersunk Head
7	[德標] DIN EN ISO 8747 - 1998	沉頭槽銷 Grooved Pins with Countersunk Head
