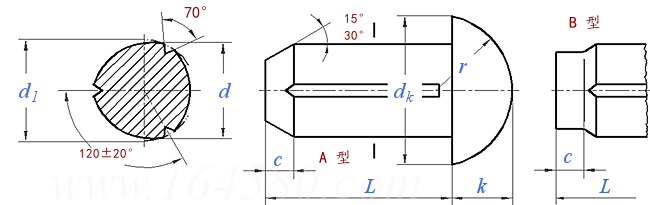

圓頭槽銷 GB /T 13829.3 (A) - 1992

查看供應商

選擇規格尺寸點擊↓

Φ1.4

Φ1.6

Φ2

Φ2.5

Φ3

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ16

Φ20

尺寸單位: mm

國標GB /T13829.3 (A) - 1992 GB13829.3 1382 圓頭槽銷

模型下載替

掃一掃分享

單重計算公差

公稱直徑
d

Φ1.4

Φ1.6

Φ2

Φ2.5

Φ3

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ16

Φ20

d	最大值
d	最小值
d_k	最大值
d_k	最小值
k	最大值
k	最小值
r	≈
c
d₁	偏差值

1.4	1.6	2	2.5	3	4	5	6	8	10	12	16	20
1.35	1.55	1.95	2.425	2.925	3.9	4.9	5.9	7.85	9.85	11.8	15.8	19.8
2.6	3.0	3.7	4.6	5.45	7.25	9.1	10.8	14.4	16.0	19.0	25.0	32.0
2.2	2.6	3.3	4.2	4.95	6.75	8.5	10.2	13.6	14.9	17.7	23.7	30.7
0.9	1.1	1.3	1.6	1.95	2.55	3.15	3.75	5.0	7.4	8.4	10.9	13.9
0.7	0.9	1.1	1.4	1.65	2.25	2.85	3.45	4.6	6.5	7.5	10.0	13.0
1.4	1.6	1.9	2.4	2.8	3.8	4.6	5.7	7.5	8	9.5	13	16.5
0.42	0.48	0.6	0.75	0.9	1.2	1.5	1.8	2.4	3	3.6	4.8	6
+0.05，0	+0.05，0	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.1	±0.1	±0.1	±0.1

d₁

替代列表

GB /T 13829.3(A) - 1992 GB /T 13829.8 - 2004

等效標準

國標 GB	國際 ISO	德標 DIN	歐標 EN
GB /T 13829.8	ISO 8746	DIN EN ISO 8746	EN 28746

以上有部分標準可能為近似等效，如有異議以標準原件為準

同版本產品組

GB /T 13829.1 (A) - 1992

A型-帶導桿及全長平行溝槽的槽銷.

供應商(2)

GB /T 13829.1 (B) - 1992

B型-帶倒角及全長平行溝槽槽銷.

供應商(3)

GB /T 13829.1 (C) - 1992

C型-中部帶1/3全長平行溝槽的槽銷

供應商(3)

GB /T 13829.1 (D) - 1992

D型中部帶1/2全長平行溝槽的槽銷

供應商(1)

GB /T 13829.2 (A) - 1992

A型-錐槽的槽銷

供應商(2)

GB /T 13829.2 (B) - 1992

B型-半長錐槽的槽銷

供應商(2)

GB /T 13829.2 (C) - 1992

C型-半長倒錐槽的槽銷

供應商(1)

GB /T 13829.3 (A) - 1992

圓頭槽銷

供應商(2)

GB /T 13829.3 (B) - 1992

沉頭槽銷

工藝相關

GB /T 90.1

緊固件驗收檢查（ISO 3269:2000 IDT）

技術條件和引用標準

材料
槽
表面處理
驗收及包裝

Y15、Y12（GB 8731），硬度為 125~245HV;
其他材料由供需雙方協議

槽的形狀由制造者任選

① 不經處理
② 氧化
③ 鍍鋅鈍化
所有公差系指電鍍或涂層之前的尺寸

GB 90

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍鎘、復合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！

告訴我在“易緊通”看到，將給您優惠

上海志宥五金有限公司

聯系人：李國志點擊這里給我發消息

364950872 移動電話： 15221513104 電話：021-67636815 微信號：15221513104

材質：碳鋼A3，Q235（硬度HV125-HV245)，不銹鋼304，鋁等；表面處理：本色，洗光，鍍鋅,達克羅等；公稱直徑：￠2-20mm；公稱長度：3-150mm；現貨供應，支持非標定制。

[詢價]

蘇州質品緊固件有限公司

聯系人：沐自成點擊這里給我發消息

723854275 移動電話： 13524395719 電話：0512-53730357 微信號：13524395719

材質：碳鋼A3、45#、不銹鋼304、316、SS304、321、316Ti、雙相鋼、C276、2520、420、X12Cr13、30Cr13、40Cr13、高溫合金鋼NiCr19NbMo、42CrMoA、35CrMoA、40CrNiMoA、4Cr10Si2Mo、25Cr2Mo1VA、SCM440、SCM435、GH4033、GH2132、GH4169、GH3044、GH4738、N07080、Incoloy926、Incoloy625、Inconel690、Monel400、鋁等；表面處理：本色上油、洗光、鍍鋅、達克羅、鋅鎳合金等；公稱直徑：￠1.5-20mm；公稱長度：3-150mm；庫存現貨，可小批量定制。

[詢價]

類似標準及供貨信息

1	[國標] GB /T 13829.8 - 2004	圓頭槽銷 Grooved Pins with Round Head 供應商(2)
2	[德標] DIN 1476 - 1978	圓頭槽銷 Round Head Grooved Pins 供應商(2)
3	[國際] ISO 8746 - 2025	圓頭槽銷 Grooved Pins with Round Head - Full-length Diamond Grooves 供應商(2)
4	[國際] ISO 8746 - 1997	圓頭槽銷 Grooved Pins with Round Head 供應商(2)
5	[國際] ISO 8746 - 1986	圓頭槽銷 Grooved Pins with Round Head 供應商(2)
6	[美標] ASME/ANSI B 18.8.100M (B18.8.9M T8) - 2000 (R2005)	米制圓頭槽銷 TYPE 46-1 TYPE 46-2 [Table 8] Metric Series, Grooved Pins with Round Head, TYPE 46-1 TYPE 46-2 [Table 8]
7	[歐標] EN 28746 - 1992	圓頭槽銷 Grooved Pins with Round Head
8	[法國] NF E 25-766 - 1997	圓頭槽銷 Grooved Pins with Round Head
9	[德標] DIN EN ISO 8746 - 1998	圓頭槽銷 Grooved Pins with Round Head 供應商(2)
10	[美標] ASME B 18.8.2 - 2020	圓頭槽銷 [Table 8-2] Round Head Grooved Drive Studs
11	[美標] ASME B 18.8.2 - 2000 (R2010)	圓頭槽銷 [Table 7] Round Head Grooved Drive Studs
