圓頭槽銷 [Table 7] ASME B 18.8.2 - 2000 (R2010)

選擇規格尺寸點擊↓

10#

12#

14#

16#

ASME B 18.8.2 - 2000 (R2010) 圓頭槽銷 [Table 7]

尺寸單位: inch

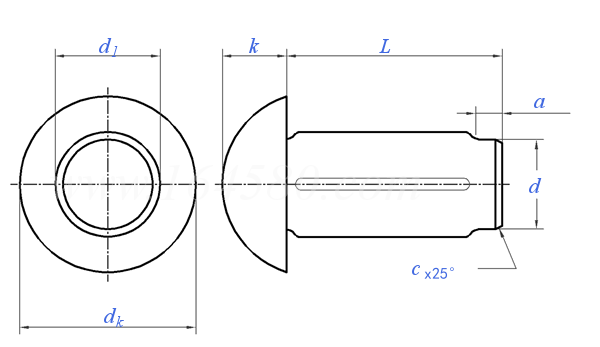

美標ASME B18.8.2 - 2000 (R2010) ASME18.8.2 圓頭槽銷 [Table 7]

掃一掃分享

公差

公稱直徑

10#

12#

14#

16#

公稱直徑
d	最大值
	最小值
d_k	最大值
	最小值
k	最大值
	最小值
c	最小值

0.067	0.086	0.104	0.120	0.136	0.144	0.161	0.196	0.221	0.250
0.067	0.086	0.104	0.120	0.136	0.144	0.161	0.196	0.221	0.250
0.065	0.084	0.102	0.118	0.134	0.142	0.159	0.194	0.219	0.248
0.130	0.162	0.211	0.260	0.309	0.309	0.359	0.408	0.457	0.472
0.120	0.146	0.193	0.240	0.287	0.287	0.334	0.382	0.429	0.443
0.050	0.070	0.086	0.103	0.119	0.119	0.136	0.152	0.169	0.174
0.040	0.059	0.075	0.091	0.107	0.107	0.124	0.140	0.156	0.161
0.005	0.005	0.005	0.005	0.005	0.005	0.016	0.016	0.016	0.016

d₁ （偏差值 ±2）

a （最大值）

a （最小值）

替代列表
