倒角和不倒角圓柱銷 [Table 5] ASME B 18.8.2 - 2000 (R2010)

查看供應商

選擇規格尺寸點擊↓

1/16

3/32

7/64

1/8

5/32

3/16

7/32

1/4

5/16

3/8

7/16

1/2

5/8

3/4

7/8

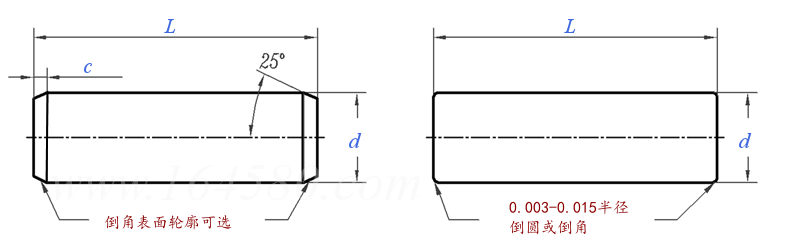

ASME B 18.8.2 - 2000 (R2010) 倒角和不倒角圓柱銷 [Table 5]

尺寸單位: inch

美標ASME B18.8.2 - 2000 (R2010) ASME18.8.2 倒角和不倒角圓柱銷 [Table 5]

掃一掃分享

單重計算公差

公稱直徑

1/16

3/32

7/64

1/8

5/32

3/16

7/32

1/4

公稱直徑
d	最大值
	最小值
c	最大值
	最小值

0.062	0.094	0.109	0.125	0.156	0.188	0.219	0.250
0.0625	0.0937	0.1094	0.1250	0.1562	0.1875	0.2187	0.2500
0.0605	0.0917	0.1074	0.1230	0.1542	0.1855	0.2167	0.2480
0.025	0.025	0.025	0.025	0.025	0.025	0.025	0.025
0.005	0.005	0.005	0.005	0.005	0.005	0.005	0.005

公稱直徑

5/16

3/8

7/16

1/2

5/8

3/4

7/8

公稱直徑
d	最大值
	最小值
c	最大值
	最小值

0.312	0.375	0.438	0.500	0.625	0.750	0.875	1.000
0.3125	0.3750	0.4375	0.5000	0.6250	0.7500	0.8750	1.0000
0.3105	0.3730	0.4355	0.4980	0.6230	0.7480	0.8730	0.9980
0.040	0.040	0.040	0.040	0.055	0.055	0.055	0.055
0.020	0.020	0.020	0.020	0.035	0.035	0.035	0.035

①,材料
1)通常由最大碳含量為0.28%的冷拉鋼線材或棒材制成
2)供需雙方協商確認的化學和機械性能的耐腐蝕鋼、黃銅或其他金屬制造
