圓柱銷-無淬硬 [Table 4] ASME B 18.8.2 - 2000 (R2010)

選擇規格尺寸點擊↓

1/16

3/32

7/64

1/8

5/32

3/16

7/32

1/4

5/16

3/8

7/16

1/2

5/8

3/4

7/8

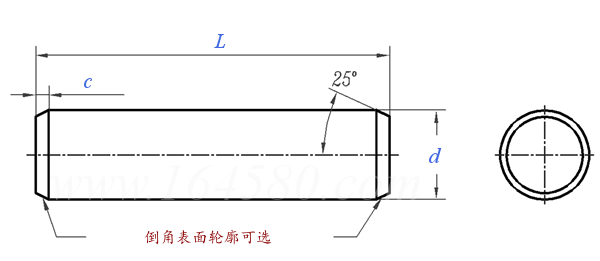

ASME B 18.8.2 - 2000 (R2010) 圓柱銷-無淬硬 [Table 4]

尺寸單位: inch

美標ASME B18.8.2 - 2000 (R2010) ASME18.8.2 圓柱銷-無淬硬 [Table 4]

掃一掃分享

單重計算公差

公稱直徑

1/16

3/32

7/64

1/8

5/32

3/16

7/32

1/4

公稱直徑
d	最大值
	最小值
c	最大值
	最小值

0.0625	0.0938	0.1094	0.1250	0.1562	0.1875	0.2188	0.2500
0.0600	0.0912	0.1068	0.1223	0.1535	0.1847	0.2159	0.2470
0.0595	0.0907	0.1063	0.1218	0.1530	0.1842	0.2154	0.2465
0.025	0.025	0.025	0.025	0.025	0.025	0.025	0.025
0.005	0.005	0.005	0.005	0.005	0.005	0.005	0.005

公稱直徑

5/16

3/8

7/16

1/2

5/8

3/4

7/8

公稱直徑
d	最大值
	最小值
c	最大值
	最小值

0.3125	0.3750	0.4375	0.5000	0.6250	0.7500	0.8750	1.0000
0.3094	0.3717	0.4341	0.4964	0.6211	0.7548	0.8705	0.9952
0.3089	0.3712	0.4336	0.4959	0.6206	0.7453	0.8700	0.9947
0.040	0.040	0.040	0.040	0.055	0.055	0.070	0.070
0.020	0.020	0.020	0.020	0.035	0.035	0.050	0.050
