圓錐銷 [Table1] ASME B 18.8.2 - 2000 (R2010)

選擇規格尺寸點擊↓

7/0

6/0

5/0

4/0

3/0

2/0

10#

11#

12#

13#

14#

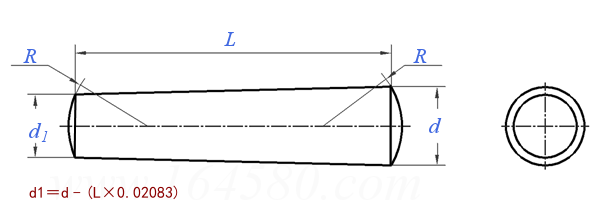

ASME B 18.8.2 - 2000 (R2010) 圓錐銷 [Table1]

尺寸單位: inch

美標ASME B18.8.2 - 2000 (R2010) ASME18.8.2 圓錐銷 [Table1]

掃一掃分享

單重計算公差

規格

7/0

6/0

5/0

4/0

3/0

2/0

公稱直徑
d	粗制	最大值
		最小值
	精制	最大值
		最小值
R	最大值
	最小值

0.0625	0.0780	0.0940	0.1090	0.1250	0.1410	0.1560	0.1720	0.1930	0.2190	0.2500
0.0638	0.0793	0.0953	0.1103	0.1263	0.1423	0.1573	0.1733	0.1943	0.2203	0.2513
0.0618	0.0773	0.0933	0.1083	0.1243	0.1403	0.1553	0.1713	0.1923	0.2183	0.2493
0.0635	0.0790	0.0950	0.1100	0.1260	0.1420	0.1570	0.1730	0.1940	0.2200	0.2510
0.0625	0.0780	0.0940	0.1090	0.1250	0.1410	0.1560	0.1720	0.1930	0.2190	0.2500
0.072	0.088	0.104	0.119	0.135	0.151	0.166	0.182	0.203	0.229	0.260
0.052	0.068	0.084	0.099	0.115	0.131	0.146	0.162	0.183	0.209	0.240

規格

10#

11#

12#

13#

14#

公稱直徑
d	粗制	最大值
		最小值
	精制	最大值
		最小值
R	最大值
	最小值

0.2890	0.3410	0.4090	0.4920	0.5910	0.7060	0.8600	1.0320	1.2410	1.5230
0.2903	0.3423	0.4103	0.4933	0.5923	0.7073	0.8613	1.0333	1.2423	1.5243
0.2883	0.3403	0.4083	0.4913	0.5903	0.7053	0.8593	1.0313	1.2403	1.5223
0.2900	0.3420	0.4100	0.4930	0.5920	0.7070	-	-	-	-
0.2890	0.3410	0.4090	0.4920	0.5910	0.7060	-	-	-	-
0.299	0.351	0.419	0.502	0.601	0.716	0.870	1.042	1.251	1.533
0.279	0.331	0.399	0.482	0.581	0.696	0.850	1.022	1.231	1.531
