倒錐形槽銷 - 兩側1/4長度漸變槽 - 帶倒角端 ISO 13670 (CH) - 2025

選擇規格尺寸點擊↓

2.5

(3.5)

(7)

(9)

(14)

(18)

括號內尺寸為非優選

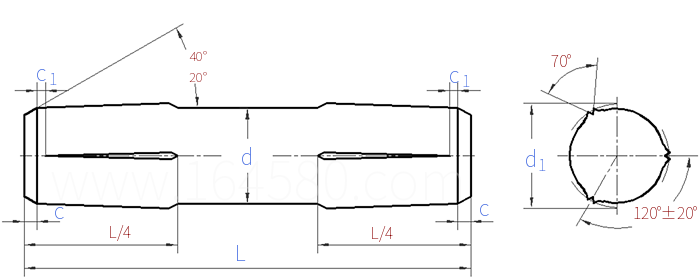

ISO 13670 (CH) - 2025 倒錐形槽銷 - 兩側1/4長度漸變槽 - 帶倒角端

尺寸單位: mm

國際ISO 13670 (CH) - 2025 ISO13670 13670IS 倒錐形槽銷 - 兩側1/4長度漸變槽 - 帶倒角端

掃一掃分享

公差

公稱直徑
d

2.5

(3.5)

(7)

d	最大值
	最小值
c	公稱
	最大值
	最小值
d₁	鋼	公稱
		最大值
		最小值
	不銹鋼	公稱
		最大值
		最小值
c₁	L≤10
	10＜L≤26
	26＜L≤50
	50＜L≤100
	100＜L≤200

2	2.5	3	3.5	4	5	6	7	8
1.975	2.475	2.975	3.425	3.925	4.925	5.925	6.91	7.91
0.35	0.4	0.5	0.55	0.65	0.8	1.2	1.4	1.6
0.55	0.6	0.7	0.8	0.9	1.05	1.45	1.7	1.9
0.15	0.2	0.3	0.3	0.4	0.55	0.95	1.1	1.3
2.15	2.7	3.2	3.7	4.25	5.25	6.25	7.25	8.25
2.2	2.75	3.25	3.75	4.3	5.3	6.3	7.3	8.3
2.15	2.65	3.15	3.65	4.2	5.2	6.2	7.2	8.2
2.1	2.65	3.15	3.675	4.175	5.175	6.175	7.2	8.2
2.15	2.7	3.2	3.725	4.225	5.225	6.225	7.25	8.25
2.1	2.6	3.1	3.625	4.125	5.125	6.125	7.15	8.15
0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5
1	1	1	1	1	1	1	1	1
1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
2	2	2	2	2	2	2	2	2
3	3	3	3	3	3	3	3	3

公稱直徑
d

(9)

(14)

(18)

d	最大值
	最小值
c	公稱
	最大值
	最小值
d₁	鋼	公稱
		最大值
		最小值
	不銹鋼	公稱
		最大值
		最小值
c₁	L≤10
	10＜L≤26
	26＜L≤50
	50＜L≤100
	100＜L≤200

9	10	12	14	16	18	20	25
8.91	9.91	11.89	13.89	15.89	17.89	19.87	24.87
1.8	2	2.5	2.7	3	3.2	3.5	4
2.1	2.35	2.85	3.1	3.4	3.7	4	4.6
1.5	1.65	2.15	2.3	2.6	2.7	3	3.4
9.25	10.25	12.35	14.35	16.35	18.35	20.4	25.4
9.3	10.3	12.45	14.45	16.45	18.45	20.5	25.5
9.2	10.2	12.25	14.25	16.25	18.25	20.3	25.3
9.2	10.2	12.275	14.275	16.275	18.275	20.3	25.3
9.25	10.25	12.375	14.375	16.375	18.375	20.4	25.4
9.15	10.15	12.175	14.175	16.175	18.175	20.2	25.2
0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5
1	1	1	1	1	1	1	1
1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
2	2	2	2	2	2	2	2
3	3	3	3	3	3	3	3

同版本產品組

ISO 13670 (RN) - 2025

倒錐形槽銷 - 兩側1/4長度漸變槽 - 圓端

ISO 13670 (CH) - 2025

倒錐形槽銷 - 兩側1/4長度漸變槽 - 帶倒角端

工藝相關

ISO 1891-4 - 2018

緊固件詞匯第4部分：控制、檢驗、交付、驗收和質量

技術條件和引用標準

材料

鋼

不銹鋼

通用要求
材料	鋼的符號
	不銹鋼等級
	標準
機械性能
表面處理
表面缺陷
驗收及包裝
說明

ISO 13669
St	/
/	A1, A2, A4, C1, F1 如需要其他不銹鋼等級，可在ISO 3506-6中選擇
滿足物理與機械性能，制造商可自行決定	ISO 3506-6
ISO 13669
As processed (no coating) 電鍍 ISO 4042 非電解鋅片涂層 ISO10683 磷酸鹽涂層 ISO 9717 如需其他表面處理由供需雙方協商。	Clean and bright 鈍化 ISO 16048 如需其他表面處理由供需雙方協商。
銷釘應無毛刺和有害缺陷
ISO 3269
① 對于特定應用，這些銷釘可能由除鋼和不銹鋼以外的材料制成（如調質鋼、硬化鋼或碳氮共滲鋼、黃銅、鋁等），在這種情況下，材料和相關機械特性應在訂購前由購買方和制造商商定（參見ISO 13669），同時至少應確定膨脹直徑的值。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍鎘、復合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
