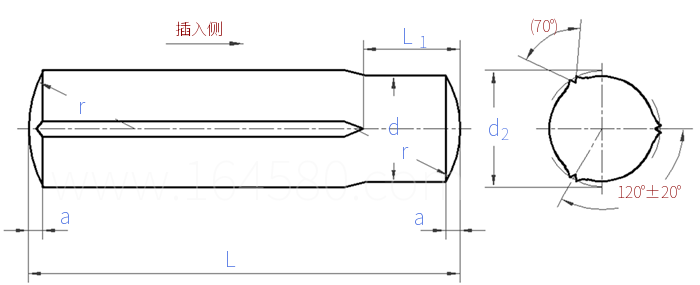

帶導桿及全長平行溝槽, 倒圓端 ISO 8739 (RN) - 2025

查看供應商

選擇規格尺寸點擊↓

(1)

1.5

2.5

(3.5)

(7)

(9)

(14)

(18)

括號內尺寸為非優選

尺寸單位: mm

國際ISO 8739 (RN) - 2025 ISO8739 8739ISO 帶導桿及全長平行溝槽, 倒圓端

模型下載替

掃一掃分享

單重計算公差

公稱直徑
d

(1)

1.5

2.5

(3.5)

(7)

d	最大值
	最小值
a	公稱
	最大值
	最小值
L₁	最大值
	最小值
d₂	鋼銷	公稱
		最大值
		最小值
	不銹鋼銷	公稱
		最大值
		最小值

1	1.5	2	2.5	3	3.5	4	5	6	7
0.975	1.475	1.975	2.475	2.975	3.425	3.925	4.925	5.925	6.91
0.13	0.2	0.27	0.34	0.4	0.47	0.54	0.67	0.8	0.94
0.23	0.35	0.42	0.49	0.55	0.67	0.74	0.87	1	1.19
0.03	0.05	0.12	0.19	0.25	0.27	0.34	0.47	0.6	0.69
1.5	2	2	2.5	2.5	3	3	3	4	4
0.5	1	1	1.5	1.5	2	2	2	3	3
1.1	1.63	2.15	2.7	3.2	3.7	4.25	5.25	6.25	7.3
1.15	1.68	2.2	2.75	3.25	3.75	4.3	5.3	6.3	7.35
1.1	1.63	2.15	2.65	3.15	3.65	4.2	5.2	6.2	7.25
1.075	1.6	2.1	2.65	3.15	3.675	4.2	5.2	6.175	7.225
1.125	1.65	2.15	2.7	3.2	3.725	4.25	5.25	6.225	7.275
1.075	1.6	2.1	2.6	3.1	3.625	4.15	5.15	6.125	7.175

公稱直徑
d

(9)

(14)

(18)

d	最大值
	最小值
a	公稱
	最大值
	最小值
L₁	最大值
	最小值
d₂	鋼銷	公稱
		最大值
		最小值
	不銹鋼銷	公稱
		最大值
		最小值

8	9	10	12	14	16	18	20	25
7.91	8.91	9.91	11.89	13.89	15.89	17.89	19.87	24.87
1.07	1.21	1.34	1.61	1.88	2.14	2.41	2.68	3.35
1.32	1.46	1.64	1.91	2.23	2.49	2.86	3.13	3.9
0.82	0.96	1.04	1.31	1.53	1.79	1.96	2.23	2.8
4	5	5	5	5	5	7	7	7
3	4	4	4	4	4	6	6	6
8.3	9.3	10.3	12.35	14.35	16.4	18.4	20.5	25.5
8.35	9.35	10.35	12.45	14.45	16.5	18.5	20.6	25.6
8.25	9.25	10.25	12.25	14.25	16.3	18.3	20.4	25.4
8.225	9.225	10.225	12.275	14.275	16.3	18.3	20.375	25.375
8.275	9.275	10.275	12.375	14.375	16.4	18.4	20.475	25.475
8.175	9.175	10.175	12.175	14.175	16.2	18.2	20.275	25.275

①,r (參考) ≈ d

替代列表

ISO 8739 - 1997 ISO 8739RN - 2025

等效標準

國標 GB	國際 ISO	德標 DIN
GB /T 13829.1	ISO 8739	DIN EN ISO 8739

以上有部分標準可能為近似等效，如有異議以標準原件為準

同版本產品組

供應商(1)

技術條件和引用標準

材料 ^①

鋼

不銹鋼

材料	鋼的符號
	不銹鋼等級
	標準
機械性能
表面處理
表面缺陷
驗收及包裝
說明

St	/
/	A1, A2, A4, C1, F1
由制造商自行決定，只要滿足機械和物理性能要求。	ISO 3506-6
ISO 13669
As processed (no coating) 電鍍 ISO 4042 非電解鋅片涂層 ISO10683 磷酸鹽涂層 ISO 9717 如需其他表面處理由供需雙方協商。	Clean and bright 鈍化 ISO 16048 如需其他表面處理由供需雙方協商。
銷釘應無毛刺和有害缺陷
ISO 3269
① 對于特定應用，這些銷釘可能由除鋼和不銹鋼以外的材料制成（如調質鋼、硬化鋼或碳氮共滲鋼、黃銅、鋁等），在這種情況下，材料和相關機械特性應在訂購前由購買方和制造商商定（參見ISO 13669），同時至少應確定膨脹直徑的值。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍鎘、復合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
