梅花槽盤頭 AB ABR自攻螺釘 ASME B 18.6.3 (H5C-VI+T1A) - 2024

選擇規格尺寸點擊↓

10#

12#

1/4

5/16

3/8

7/16

1/2

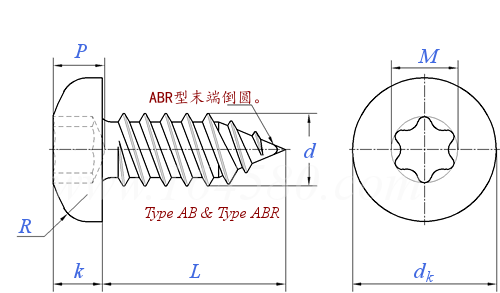

ASME B 18.6.3 (H5C-VI+T1A) - 2024 梅花槽盤頭 AB ABR自攻螺釘

尺寸單位: inch

美標ASME B18.6.3 (H5C-VI+T1A) - 2024 ASME1 梅花槽盤頭 AB ABR自攻螺釘

掃一掃分享

公差最小破壞扭矩牌號等級

螺紋尺寸
d

d	公稱
PP
d_k	最大值
	最小值
k	最大值
	最小值
R	最小值
槽號
M	參考值
P	最大值
	最小值
L₀ ^④	公稱
Y ^④	螺紋過渡長度(全螺紋)	最大值
b ^④	螺紋長度 (長螺釘)	最小值

0.0600	0.0730	0.0860	0.0990	0.1120	0.1250	0.1380	0.1510
48	42	32	28	24	20	20	19
0.116	0.142	0.167	0.193	0.219	0.245	0.270	0.296
0.104	0.130	0.155	0.180	0.205	0.231	0.256	0.281
0.044	0.053	0.062	0.071	0.080	0.089	0.097	0.106
0.036	0.044	0.053	0.062	0.070	0.079	0.087	0.096
0.005	0.005	0.010	0.010	0.010	0.015	0.015	0.015
T5	T6	T8	T8	T10	T10	T15	T15
0.058	0.069	0.094	0.094	0.111	0.111	0.132	0.132
0.020	0.030	0.035	0.038	0.045	0.055	0.055	0.060
0.015	0.025	0.030	0.033	0.035	0.045	0.045	0.050
7/16	9/16	5/8	3/4	13/16	15/16	1	1-1/8
0.021	0.024	0.031	0.036	0.042	0.050	0.050	0.053
0.360	0.440	0.520	0.590	0.670	0.750	0.830	0.910

螺紋尺寸
d

10#

12#

1/4

5/16

3/8

7/16

1/2

d	公稱
PP
d_k	最大值
	最小值
k	最大值
	最小值
R	最小值
槽號
M	參考值
P	最大值
	最小值
L₀ ^④	公稱
Y ^④	螺紋過渡長度(全螺紋)	最大值
b ^④	螺紋長度 (長螺釘)	最小值

0.1640	0.1900	0.2160	0.2500	0.3125	0.3750	0.4375	0.5000
18	16	14	14	12	12	10	10
0.322	0.373	0.425	0.492	0.615	0.740	0.863	0.987
0.306	0.357	0.407	0.473	0.594	0.716	0.837	0.958
0.115	0.133	0.151	0.175	0.218	0.261	0.305	0.348
0.105	0.122	0.139	0.162	0.203	0.244	0.284	0.325
0.015	0.020	0.025	0.035	0.040	0.040	0.050	0.055
T20	T25	T27	T30	T40	T45	T50	T55
0.155	0.178	0.200	0.221	0.266	0.312	0.352	0.446
0.070	0.085	0.085	0.100	0.120	0.145	0.159	0.180
0.055	0.070	0.070	0.085	0.105	0.130	0.144	0.165
1-1/4	1-3/8	1-5/8	1-13/16	1-13/16	1-7/8	1-7/8	1-7/8
0.056	0.062	0.071	0.071	0.083	0.083	0.100	0.100
0.980	1.140	1.300	1.500	1.500	1.500	1.500	1.500

①,若以小數規定公稱直徑，應省略小數前和小數點后第四位的零。
②,螺釘末端釘尖上不允許因螺紋輾壓而形成的虛尖，允許略帶圓弧或圓鈍形末端。
③,小于等于8#的螺釘，螺紋牙頂平面寬度不應超過0.004in，大于8#的應不超過0.006in。
④,正常情況下，當螺釘長度小于等于其公稱長度L0時應采用全螺紋，過渡螺紋長度應小于等于Y；若螺釘長度大于其公稱長度L0可采用半牙型式，但其螺紋長度應不小于b。

替代列表

ASME B 18.6.3T19-VI+T40 - 2013 ASME B 18.6.3H5C-VI+T1A - 2024

同版本產品組

ASME B 18.6.3 (H5A+T1A) - 2024

開槽盤頭 AB ABR自攻螺釘

ASME B 18.6.3 (H5B-I/H5C-IA+T1A) - 2024

十字槽盤頭 AB ABR自攻螺釘

ASME B 18.6.3 (H5C-III+T1A) - 2024

四方槽盤頭 AB ABR自攻螺釘

ASME B 18.6.3 (H5C-VI+T1A) - 2024

梅花槽盤頭 AB ABR自攻螺釘

ASME B 18.6.3 (H5D-I+T1A) - 2024

I型復合十字槽盤頭 AB ABR自攻螺釘

ASME B 18.6.3 (H5D-IA+T1A) - 2024

IA型復合米字槽盤頭 AB ABR自攻螺釘

ASME B 18.6.3 (H5D-III+T1A) - 2024

III型復合方槽盤頭 AB ABR自攻螺釘

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍鎘、復合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求

注：技術數據僅供參考，請以官方原件為準！
